Was ist ein Niedertemperatur-Schlammtrocknungssystem?
A Niedertemperatur-Schlammtrocknungssystem ist eine Verarbeitungsanlage, die den Feuchtigkeitsgehalt von Abwasser oder Industrieschlamm durch kontrollierten Wärmeaustausch in einem relativ milden Temperaturbereich, im Allgemeinen zwischen 60 und 100 Grad Celsius, reduziert, anstelle der hohen Hitze, die bei herkömmlichen thermischen Trocknungs- oder Verbrennungswegen verwendet wird. Ein nach diesem Prinzip aufgebauter Niedertemperatur-Schlammtrockner kann Schlamm mit einem Wassergehalt von etwa 83 Prozent zu einem Trockenkuchen mit etwa 10 bis 30 Prozent Feuchtigkeit verarbeiten, mit einer entsprechenden Volumen- und Gewichtsreduzierung, die bis zu 90 Prozent erreichen kann.
Da der Prozess innerhalb dieses niedrigeren Temperaturbereichs abläuft, sind das Oxidationsrisiko und die Brandgefahr während der Handhabung im Vergleich zur Trocknung bei hoher Hitze geringer. Außerdem ist bei dem behandelten Material tendenziell ein erheblicher Rückgang der Krankheitserregeraktivität zu verzeichnen, wobei die effektive Sterilisationsleistung unter ordnungsgemäßen Betriebsbedingungen bis zu 90 Prozent erreicht. Diese Kombination macht ein Niedertemperatur-Schlammtrocknungssystem zu einer praktischen Option für kommunale Abwasseranlagen und Industrieanlagen, die das Schlammvolumen vor dem Transport, der Entsorgung oder der Wiederverwendung verkleinern müssen, ohne den mit der Hochtemperaturtrocknung verbundenen hohen Brennstoffbedarf.
Sobald der getrocknete Ausstoß einen Feuchtigkeitsbereich von 10 bis 30 Prozent erreicht, lässt er sich viel einfacher für die Entgasung, das gemeinsame Mischen und Verbrennen, die Kompostierung oder als Rohstoffinput für Baumaterialien und andere Ressourcenrückgewinnungswege verarbeiten. Dies ist einer der Gründe, warum die Technologie zu einem Standardbezugspunkt geworden ist, wenn kommunale und industrielle Standorte Projekte zur Schlammreduzierung planen.
Wie funktioniert ein Niedertemperatur-Schlammtrockner?
Das Funktionsprinzip eines Niedertemperatur-Schlammtrockners basiert auf einem geschlossenen Luftkreislauf und nicht auf einer offenen Flamme oder einer direkten Verbrennungswärmequelle. Nasser Schlamm wird über eine Förderfläche in einer isolierten Kammer verteilt, warme, trockene Luft wird über das Material zirkuliert, um Feuchtigkeit abzutransportieren, und diese feuchte Luft wird dann durch eine Entfeuchtungsstufe geleitet, wo das Wasser kondensiert und abfließt. Die getrocknete Luft wird erneut erhitzt und durch die Kammer zurückgeleitet, wodurch der Energieverlust während des gesamten Zyklus auf einem Minimum gehalten wird.
Fütterung und gleichmäßige Verteilung
Der Schlamm gelangt über einen Einfülltrichter in das System und wird in einer dünnen, gleichmäßigen Schicht über die Trocknungsoberfläche verteilt. Eine gleichmäßige Verteilung ist wichtig, da dicke oder ungleichmäßige Schichten die Feuchtigkeitsfreisetzung verlangsamen und zu einer inkonsistenten Leistung führen. Daher verfügen die meisten Konstruktionen von Niedertemperatur-Schlammtrocknungssystemen über einen Nivelliermechanismus am Einspeisepunkt.
Niedertemperatur-Wärmeaustauschkammer
In der Kammer wird Luft auf den Zielbereich, üblicherweise 60 bis 100 Grad Celsius, erhitzt und über oder durch die Schlammschicht geleitet. Die niedrigere Temperatur verringert die Wahrscheinlichkeit einer Oberflächenverhärtung oder einer Verhärtung der Schlammpartikel, was wiederum dazu beiträgt, dass die Feuchtigkeit während des gesamten Trocknungszyklus weiterhin aus dem Inneren jedes Partikels zur Oberfläche wandert.
Feuchtigkeitsverdunstung und Kondensatrückgewinnung
Während die Luft Feuchtigkeit aus dem Schlamm aufnimmt, wird sie zu einer Kondensationsschlange oder Entfeuchtungseinheit geleitet, wo der Wasserdampf wieder in Flüssigkeit umgewandelt und abgeführt wird. Dieser Schritt ist von entscheidender Bedeutung, um den Prozess effizient zu halten, da durch die Rückgewinnung dieser Feuchtigkeitslast und die Wiedererwärmung desselben Luftstroms die Energiekosten für das ständige Einsaugen und Erwärmen frischer Außenluft vermieden werden.
Trockenschlammaustrag und nachgeschaltete Handhabung
Sobald der Schlamm das Zielfeuchtigkeitsband erreicht, wird er über einen Schneckenförderer oder einen Bandauslass zur weiteren Verarbeitung ausgetragen, sei es durch Kompostierung, gemeinsames Mischen und Verbrennen oder als Eingabe für die Baustoffproduktion. Abluft, die aus dem System abgegeben wird, durchläuft vor ihrer Abgabe typischerweise eine Geruchsbehandlungsstufe.
Typischer Betriebstemperaturbereich für die Schlammtrocknung
Die Wahl der Temperatur ist eine der klarsten Möglichkeiten, Trocknungstechnologien voneinander zu unterscheiden. A Niedertemperatur-Schlammtrocknungssystem Die Temperatur liegt typischerweise im Bereich von 60 bis 100 Grad Celsius, während Rotationstrommel-Thermotrockner und verbrennungsunterstützte Routen deutlich höhere Temperaturen erreichen. Die Tabelle und das Diagramm unten fassen die ungefähren Bereiche zusammen, auf die üblicherweise beim Vergleich dieser Kategorien zu Planungszwecken verwiesen wird.
| Trocknungsmethode | Typischer Temperaturbereich | Allgemeine Charakteristik |
|---|---|---|
| Niedertemperatur-Schlammtrocknungssystem | 60°C bis 100°C | Sanfter, geschlossener Kreislauf, geringerer Energiebedarf |
| Heißlufttrocknung auf Förderbändern | 120°C bis 180°C | Mäßiger Durchsatz, höhere Luftwechselrate |
| Thermische Rotationstrommeltrocknung | 200°C bis 400°C | Hoher Durchsatz, höherer Kraftstoffbedarf |
| Verbrennungsunterstützte Trocknung | 600°C bis 850°C | Sehr hohe Hitze, reserviert für bestimmte Abfallströme |
Vergleichstabelle des Temperaturbereichs
Anschaulicher Vergleich der oberen Betriebstemperaturen in den gängigen Kategorien von Schlammtrocknungsmethoden
Reduzierung des Feuchtigkeitsgehalts während des Trocknungszyklus
Der endgültige Feuchtigkeitsgehalt nach der Schlammtrocknung hängt von den Eigenschaften des eingehenden Schlamms, der Verweilzeit und der Systemkonfiguration ab. Ein Niedertemperatur-Schlammtrocknungssystem ist jedoch üblicherweise so ausgelegt, dass der Schlamm von etwa 83 Prozent Feuchtigkeit auf einen Zielbereich von 10 bis 30 Prozent gesenkt wird. Das folgende Diagramm zeigt eine typische stufenweise Feuchtigkeitsreduzierungskurve während eines Trocknungszyklus, von der Nasszuführung bis zur Trockenaustragung.
Typisches stufenweises Muster zur Reduzierung des Feuchtigkeitsgehalts während eines Schlammtrocknungszyklus bei niedriger Temperatur
Energieverbrauch im Vergleich verschiedener Trocknungsmethoden
Der Energieverbrauch pro Tonne verarbeitetem Schlamm ist eine der praktischsten Kennzahlen für die Planung eines Projektbudgets für Versorgungseinrichtungen und Gerätedimensionierung. Ein Niedertemperatur-Schlammtrockner, der auf einem geschlossenen Luftkreislauf und in vielen Konfigurationen auf einer Wärmepumpen-Schlammtrockneranordnung basiert, verbraucht im Allgemeinen deutlich weniger Energie pro Tonne als Rotationstrommel- oder Flash-Trocknungsverfahren, die auf der kontinuierlichen Erwärmung großer Frischluftmengen beruhen.
Ungefährer Energieverbrauch in Kilowattstunden pro Tonne verarbeitetem Schlamm, nur zum allgemeinen Vergleich angegeben
Wärmepumpen-Schlammtrockner-Technologie erklärt
A Schlammtrockner mit Wärmepumpe verwendet einen Kühlkreislauf anstelle einer direkt mit Brennstoff betriebenen Heizung, um die Lufttemperatur in der Trockenkammer zu erhöhen. Das Kältemittel nimmt Wärme aus der austretenden feuchten Luft auf, wird komprimiert, um deren Temperatur weiter zu erhöhen, und gibt diese Wärme dann wieder an den einströmenden trockenen Luftstrom ab. Da die gleiche Energie im gesamten Kreislauf wiederverwendet wird, anstatt nach außen abgelassen zu werden, ist diese Konfiguration einer der energiebewussteren Ansätze innerhalb der breiteren Kategorie von Niedertemperatur-Schlammtrocknungssystemen.
Dieser geschlossene Kreislaufansatz unterstützt auch eine gleichmäßigere Temperaturkontrolle, was für Schlammströme mit variabler Zusammensetzung wichtig ist, wie sie beispielsweise aus Druckereien und Färbereien, Papierherstellung, Galvanisierung, chemischer Verarbeitung, Lederverarbeitung und pharmazeutischen Betrieben stammen. Eine konsequente Temperaturkontrolle verringert das Risiko einer lokalen Überhitzung oder Untertrocknung innerhalb einer einzelnen Charge.
Vergleich von Schlammtrocknungstechnologien
Bei der Wahl zwischen einem Niedertemperatur-Schlammtrocknungssystem, einem Rotationstrommeltrockner, einem thermischen Förderbandtrockner oder einer Solartrocknung unter freiem Himmel kommt es in der Regel darauf an, mehrere Faktoren gleichzeitig abzuwägen, anstatt sich auf eine einzige Kennzahl festzulegen. Das folgende Radardiagramm stellt vier häufig referenzierte Technologiekategorien in den Bereichen Energieeffizienz, Geruchskontrolle, Automatisierungsgrad, Fußabdruckeffizienz und Feuchtigkeitsreduzierungsrate dar und verwendet zum allgemeinen Vergleich eine einfache Skala von 0 bis 10.
Allgemeiner Vergleich über fünf Dimensionen hinweg, basierend auf typischen Merkmalen, auf die für jede Technologiekategorie verwiesen wird
Kernkomponenten eines Niedertemperatur-Schlammtrocknungssystems
Die meisten Systeme verfügen über einen gemeinsamen Satz von Bausteinen, auch wenn das Layout an ein bestimmtes Projekt einer industriellen Schlammtrocknungsanlage angepasst ist. Das Verständnis dieser Teile hilft beim Vergleich von Angeboten verschiedener Lieferanten oder bei der Bewertung einer bestehenden Installation.
- Einheit zur Schlammbeschickung und gleichmäßigen Verteilung
- Isolierte Trockenkammer mit niedriger Temperatur
- Wärmepumpe oder Abwärmetauschmodul
- Luftzirkulations- und Entfeuchtungssystem
- Kondensatsammel- und -ableitung
- Automatisiertes Steuer- und Überwachungspanel
- Austrags- und Fördereinheit für Trockenschlamm
- Abluft- und Geruchsbehandlungsmodul
Industrielle Anwendungen der Schlammtrocknung bei niedriger Temperatur
An Industrielles Schlammtrocknungssystem Die auf Niedertemperaturprinzipien basierende Anlage wird in vielen Bereichen eingesetzt, da das sanfte Wärmeprofil in vielen Fällen für Schlämme mit variabler Zusammensetzung besser geeignet ist als Hochtemperaturrouten. In der folgenden Tabelle sind häufige Schlammquellen und die wichtigsten Faktoren während der Trocknung aufgeführt.
| Industriesektor | Schlammquelle | Überlegungen zum Trocknen |
|---|---|---|
| Kommunales Abwasser | Primär- und Sekundärbehandlungsschlamm | Anforderungen an hohe Volumina und konstanten Durchsatz |
| Drucken und Färben | Abwasserschlamm färben | Farbverbindungen, Bedeutung der Geruchskontrolle |
| Papierherstellung | Schlamm aus Zellstoff- und Papierfabriken | Fasergehalt, variable Ausgangsfeststoffe |
| Galvanisieren | Metallhaltiger Prozessschlamm | Sorgfältige Handhabung vor weiteren Wiederverwendungsschritten |
| Chemische Industrie | Abwasserschlamm verarbeiten | Variable Zusammensetzung, Chargentrocknungsbedarf |
| Lederverarbeitung | Gerbereischlamm | Geruchsmanagement, organische Belastung |
| Arzneimittel | Bio- und Prozessschlamm | Konsistente Kontrolle der niedrigen Temperatur |
So wählen Sie einen zuverlässigen Hersteller von Schlammtrocknungsgeräten aus
Vergleichen Sie Vorschläge von mehr als einem Hersteller von Schlammtrocknern ist die Zeit wert, da die richtige Passform sowohl von den Schlammeigenschaften am jeweiligen Standort als auch von der Ausrüstung selbst abhängt. Ein paar praktische Punkte unterscheiden in der Regel einen gut passenden Vorschlag von einem generischen.
- Ingenieurserfahrung für kommunale und industrielle Schlammarten
- Möglichkeit, einen Niedertemperatur-Schlammtrockner an die tatsächliche Feuchtigkeit und Zusammensetzung des Futterschlamms anzupassen
- Verfügbarkeit einer kompletten Ausrüstungslinie, von Entwässerungsmaschinen bis hin zu kompletten Abwasseraufbereitungssystemen
- Referenzinstallationen in einer Reihe von Branchen, nicht in einem einzelnen Sektor
- Klare technische Unterstützung von der Beratung über Design, Bau und Betrieb
- Transparente Kommunikation über Wartungsbedarf und Ersatzteilverfügbarkeit

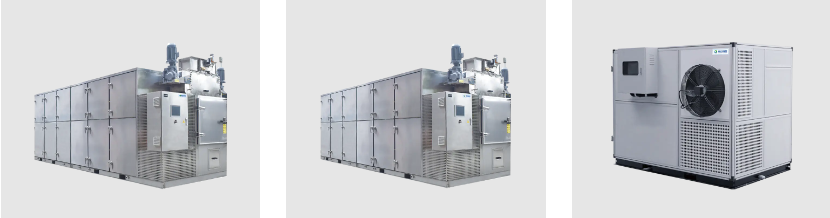

Produktpalette und individuelle Konfigurationsmöglichkeiten
Da die Schlammzusammensetzung und die Standortbedingungen so stark variieren, passt ein einziger fester Entwurf selten zu jedem Projekt. In der Kategorie der Niedrigtemperatur-Schlammtrocknungssysteme sind üblicherweise mehrere Konfigurationen erhältlich, die jeweils für eine andere Anordnung oder Wärmequellensituation geeignet sind.
Niedertemperatur-Schlammtrocknungsmaschine mit Band
Diese Konfiguration nutzt ein kontinuierliches Bandförderdesign, das für einen gleichmäßigen, kontinuierlichen Durchsatz geeignet ist, und eignet sich daher praktisch für kommunale Anlagen und Industriestandorte, die regelmäßig Schlamm erzeugen.
Schlammtrocknungsmaschine für Niedertemperatur-Abwärme
Diese Konfiguration ist darauf ausgelegt, die bereits aus anderen Anlagenprozessen vorhandene Abwärme als primären Energieeintrag zu nutzen, wodurch die zusätzliche Heizlast, die ein Standort zusätzlich zu den bestehenden Abläufen bereitstellen muss, reduziert werden kann.
Kryo-Kammertrocknungsmaschine für Schlamm
Diese kammerbasierte Konfiguration eignet sich für die Chargenverarbeitung oder für Standorte mit geringer verfügbarer Stellfläche und bietet Flexibilität dort, wo kontinuierliche Bandanordnungen nicht praktikabel sind.
Für Projekte mit ungewöhnlichen Schlammeigenschaften, Platzbeschränkungen oder Integrationsanforderungen ist ein OEM-Schlammtrocknungssystem Vereinbarung oder Zusammenarbeit mit a Lieferant von kundenspezifischen Schlammtrocknern ermöglicht die Anpassung der Kammergröße, der Luftbehandlungskapazität und des Steuerungslayouts an die tatsächlichen Standortbedingungen, anstatt eine Standardeinheit in eine nicht angepasste Anwendung zu zwingen.
Wartungspraktiken für einen langfristig zuverlässigen Betrieb
Regelmäßige Wartung sorgt dafür, dass ein Niedrigtemperatur-Schlammtrocknungssystem mit der beabsichtigten Effizienz läuft und hilft, ungeplante Ausfallzeiten zu vermeiden. Die folgenden Punkte decken die Bereiche ab, die normalerweise die regelmäßigste Aufmerksamkeit erfordern.
- Regelmäßige Inspektion von Förderbändern und Förderbändern auf Verschleiß oder Fehlausrichtung
- Regelmäßige Kondensatableitung und Filterreinigung
- Überprüfung der Wärmetauscheroberfläche, um Kalkablagerungen zu verhindern
- Überprüfung der Sensor- und Steuerungskalibrierung
- Geplante Reinigung der Luftkanäle und Abluftwege
- Schmierung beweglicher mechanischer Teile gemäß Gerätehandbuch
Über Qingben Environmental Technology
Qingben Environmental Technology (Jiangsu) Co., Ltd. ist ein professionelles Unternehmen, das sich auf die Herstellung und den Service von Schlamm- und Abwasserbehandlungsgeräten konzentriert. Die Arbeit konzentriert sich auf Forschung und Entwicklung im Bereich der Schlamm- und Abwasserbehandlung. Die Produktpalette umfasst Dekanter-Schlammentwässerungsmaschinen, Schlammtrocknungsanlagen, komplette Sätze von Abwasserbehandlungsanlagen, Fluss- und Seesedimenttrocknungsanlagen sowie zugehörige technische Dienstleistungen.
Als in China ansässiger Hersteller von Niedertemperatur-Schlammtrocknern und einer Fabrik für Schlammtrocknungsanlagen bietet das Unternehmen umfassende technische Unterstützung von der Projektberatung und -planung bis hin zu Bau, Betrieb und Wartung, um die erfolgreiche Umsetzung und den reibungslosen Betrieb von Abwasserbehandlungs- und Schlammbehandlungsprojekten zu unterstützen. Unsere Niedertemperatur-Schlammtrocknungsanlagen können Abwasser oder Schlamm mit einem Wassergehalt von etwa 83 Prozent direkt auf einen Feuchtigkeitsgehalt von 10 bis 30 Prozent trocknen, wobei die Reduzierung bis zu 90 Prozent und die effektive Sterilisation bis zu 90 Prozent erreicht, während der Energieverbrauch niedrig bleibt und Sekundärverschmutzung vermieden wird. Dadurch eignet es sich sowohl für kommunalen Schlamm als auch für eine Vielzahl industrieller Schlammströme, darunter Druckerei und Färberei, Papierherstellung, Galvanisierung, chemische Industrie, Leder und pharmazeutische Anwendungen.
Häufig gestellte Fragen
| Q1. Was ist ein Niedertemperatur-Schlammtrocknungssystem? Es handelt sich um eine Trocknungsanlage, die die Schlammfeuchtigkeit durch einen kontrollierten Wärmeaustausch bei niedriger Temperatur, typischerweise im Bereich von 60 bis 100 Grad Celsius, anstelle einer thermischen Hochtemperaturverarbeitung reduziert. | Q2. Wie funktioniert ein Niedertemperatur-Schlammtrockner? Der Schlamm wird auf eine Förderfläche in einer geschlossenen Kammer geleitet, wo kontinuierlich warme, trockene Luft zirkuliert, Feuchtigkeit aus dem Luftstrom kondensiert und die Luft erneut erhitzt und umgewälzt wird. |
| Q3. Welche Temperatur wird für die Schlammtrocknung verwendet? Niedertemperatursysteme arbeiten im Allgemeinen zwischen 60 und 100 Grad Celsius, während herkömmliche Thermotrockner deutlich über 150 Grad Celsius laufen können. | Q4. Wie hoch ist der Endfeuchtigkeitsgehalt nach der Schlammtrocknung? Abhängig vom eingehenden Schlamm und der Systemkonfiguration liegt der Endfeuchtigkeitsgehalt üblicherweise zwischen 10 und 30 Prozent. |
| F5. Ist die Schlammtrocknung bei niedriger Temperatur energieeffizient? Da der Prozess bei einer niedrigeren Temperatur abläuft und oft Wärme aus dem Luftstrom zurückgewinnt, ist der Energieverbrauch pro Tonne verarbeitetem Schlamm typischerweise niedriger als bei der thermischen Hochtemperaturtrocknung. | F6. Können Wärmepumpen zur Schlammtrocknung eingesetzt werden? Ja, ein Schlammtrockner mit Wärmepumpe nutzt einen Kühlkreislauf, um Wärme in einem geschlossenen Luftkreislauf zu extrahieren und wiederzuverwenden. Dies ist ein gängiger energiebewusster Ansatz für die Niedertemperaturtrocknung. |
| F7. Was ist die beste Schlammtrocknungstechnologie? Es gibt keine einzelne Technologie, die für jedes Projekt geeignet ist. Die richtige Wahl hängt von den Schlammeigenschaften, dem Durchsatzbedarf, dem verfügbaren Platz und den Energieaspekten des jeweiligen Standorts ab. | F8. Was sind die Vorteile der Niedertemperaturtrocknung? Zu den Vorteilen gehören im Allgemeinen ein geringerer Energiebedarf, ein geringeres Brand- und Oxidationsrisiko, eine bessere Geruchskontrolle und ein getrockneter Ertrag, der sich zur Kompostierung, zum Mischen oder zur Verwendung als Rohstoff für Baumaterialien eignet. |
