Interner Einlassnetzbildschirm

Kontaktieren Sie uns Herunterladen
PREV：Maschplatte stufen der BildschirmNEXT：Drehdrumbildschirm
Interner Einlassnetzbildschirm
Produkteinführung
Der interne Einlassnetzbildschirm eignet


Der interne Einlassnetzbildschirm besteht aus sechs Teilen: Rahmen, Antriebssystem, Netzsystem, Rückspülensystem, Schlackenentfernungssystem und elektrisches Steuerungssystem. The gear motor drives the sprocket to rotate, the sprocket drives the continuous rotation of the mesh board: the sewage enters the grating from the water inlet, filtered by the mesh board: after filtering, the water flows to the outside of the mesh board and the dirt is trapped on the inner surface of the mesh board, with the continuous rotation of the mesh board to the top: the backwash system washes the outside of the mesh board, Der Schmutz wird unter der Wirkung des Waschwassers zum Schlackenentsammertank gewaschen und fließt mit dem Waschwasser aus dem Abwasserhafen.

1. Rahmenabschnitt

Das Hauptmaterial ist 304 Edelstahl.

2. System

Das Antriebskraftwerk nimmt PA1010 an, das eine hervorragende Verschleißfestigkeit und Selbsthungrikation, gute Starrheit, mechanische Festigkeit und mittlere Stabilität aufweist. Gewährleistung der Verwendung in der Abwasserumgebung.

Die Führungsschiene besteht aus polymerem Polyethylenmaterial, das eine gute Verschleißfestigkeit und selbstlubrizierende Eigenschaften aufweist.

Die Führungsschiene besteht aus polymerem Polyethylenmaterial, das eine gute Verschleißfestigkeit und selbstlubrizierende Eigenschaften aufweist.

3. Mesh Bildschirm

Die innere Hülle des Rotationsrads besteht aus Nyloninjektionsgeformteilen, und die Schicht wird mit hängenden Klebstoff behandelt, um die Verschleißfestigkeit zu verbessern. Da die Gummischicht eine gute Elastizität hat, erweitert sie ihre Lebensdauer stark und schützt die Oberfläche der Führungsschiene.

Die Kettenplatte ist ein Polyethylen -Injektionsformteil mit einem einzigartigen strukturellen Design, das während des Rotationsprozesses des Gitterbretts mit der Endfläche der Schiene gut versiegelt werden kann, um zu verhindern, dass Schmutz nach der Filtration in die Schiene eindringt und Wasserverschmutzung und Schienenverschleiß verursacht.

Die Maschplatte ist die Kernkomponente des gesamten Gitters. Die Verwendung von Nicht-Metall-Injektionsteilen verringert die Gewicht der gesamten Maschine, während das modulare Design der Installation und Wartung des Mesh Board -Systems förderlich ist.



1. hohe Entfernungsrate kann das Haar und andere Fasern wirksam entfernen;
2. Das Rückspülenwasser entzieht den auf der Maschenbrett gefangenen Schmutz gründlich und fällt nicht in das gefilterte Wasser, um eine sekundäre Verschmutzung zu vermeiden.
3. Die Karte besteht aus nichtmetalischen Injektionsteilen, Verschleißfestigkeit und Korrosionsbeständigkeit;
4. Unterwasser ohne Getriebe, ohne Wartung, bequemere Reparatur und Wartung;
5. Einfach zu tragen sind vollständig standardisiert, leicht zu ersetzen, einfach zu bedienen.
6. Glätterer Betrieb, leichte Schwingung, geringes Rauschen.



Produktreihe Nl
Filtrationsgenauigkeit (MM) C1 、 C2 、 C3 、 C4 、 C5
Wasserflussbereich (10.000 Tonnen/Tag) 0,5 ~ 25
Antriebskraft (KW) 0,75 ~ 3
Anzahl der Zeilen (n) 6-12 6-15 8-16 10-16
Einlassbreite B (mm) 480 640 850 1000

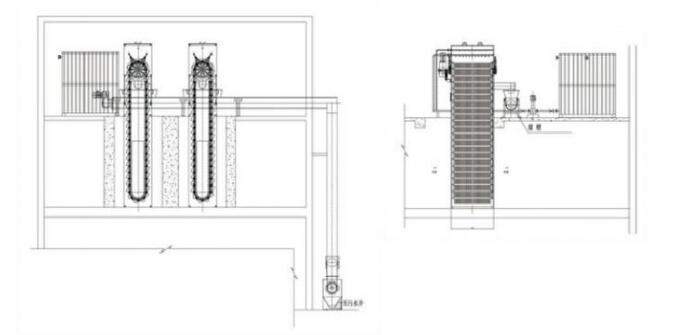

Geeignete Installationskanalbreite B (mm) 1200-1500 1500-1800 1800-2200 ≥2200
Geeignete Installation der Kanaltiefe H (mm) 1200-3000 1500-5000 1800-5500 2200-6000
Gerätelänge L (mm) 150*n 1000
Gerätebreite BO (MIM) 1100 1280 1480 1680
Ausrüstungshöhe (mm) H 2270 H 2725 H 2925 H 2975
Lieferung und Ausstellung
Verwandte Produkte
Über uns
Pionierarbeit nachhaltige Lösungen für eine grünere Zukunft
Qingben Environmental Technology (Jiangsu) Co., Ltd. ist ein professionelles Unternehmen, das sich auf die Herstellung und den Service von Schlamm- und Abwasserbehandlungsgeräten spezialisiert hat. Wir haben Forschung und Entwicklung von Schlamm- und Abwasserbehandlungsanlagen und sind auf die Bereitstellung von Schlammentwässerungsmaschinen, Schlammtrocknungsgeräten, vollständige Sets von Abwasserbehandlungsgeräten, Fluss- und Lake -Sediment -Trocknungsgeräten und technischen Dienstleistungen spezialisiert.
Als Profi Custom Interner Einlassnetzbildschirm Manufacturers and Interner Einlassnetzbildschirm FactoryWir bieten umfassende technische Unterstützung von Projektberatungen, Design, Bau und Wartung, um die erfolgreiche Umsetzung und den effizienten Betrieb von Abwasserbehandlungs- und Schlammbehandlungsprojekten zu gewährleisten.
Über uns
Qingben Environmental Technology (Jiangsu) Co., Ltd.
Zertifikate
Ehre gibt es aufgrund unserer Kunden
  • ISO 45001

    ISO 45001

  • ISO14001

    ISO14001

  • ISO9001

    ISO9001

  • After-Sales Service-Zertifizierung

    After-Sales Service-Zertifizierung

  • Ce

    Ce

  • Ein Wärmepumpenschlammtrockner, der den Schlamm verhindert, kleben

    Ein Wärmepumpenschlammtrockner, der den Schlamm verhindert, kleben

  • Eine Hochdruckbandmaschine für die Dehydration des kommunalen Flusses Schlamm

    Eine Hochdruckbandmaschine für die Dehydration des kommunalen Flusses Schlamm

Nachricht
Verstehe schnell unsere Informationen
Lassen Sie uns ein Gespräch führen

Sag einfach Hallo und wir werden eine fruchtbare Zusammenarbeit beginnen. Starten Sie Ihre eigene Erfolgsgeschichte.

Mechanischer Bildschirm industry knowledge

Der Interner Einlassbildschirm hat eine starke Fähigkeit zur Trennbarkeit von festen Flüssigkeiten in kommunalen und industriellen Wasseraufbereitungssystemen gezeigt. Diese Ausrüstung erreicht die Filtration über den internen Wassereinlassmodus und löst die Probleme der einfachen Verstopfung und häufiger Wartung herkömmlicher Geräte effektiv und eignet sich für Szenarien mit hohen Anforderungen für die Abfangen Genauigkeit der Suspended Materie.

Im technischen Transformationsprojekt der städtischen Kläranlage wird der innere Einlassbildschirm häufig am vorderen Ende des Wassereinlasskanals installiert. Der interne Wassereinlassbildschirm besteht aus sechs Teilen: Rahmen, Übertragungssystem, Zaunsystem, Rückspülensystem, Schlackenentfernungssystem und elektronisches Steuerungssystem. Abwasser tritt aus dem Wassereinlass in den Zaun ein und wird durch die Maschenplatte gefiltert. Nach der Filtration fließt das Wasser an die Außenseite der Netzplatte, um den Schmutz auf der inneren Oberfläche der Netzplatte abzufangen, und dann mit der kontinuierlichen Drehung der Maschenplatte nach oben. Das Rückspülensystem des inneren Einlassbildschirms wäscht die Außenseite der Maschenplatte, und der Schmutz wird unter der Wirkung des spülenden Wassers in den Schlacke -Sammelbehälter gewaschen und dann mit dem Spülenwasser aus dem Abwasserauslass fließt.

Mit der kontinuierlichen Verbesserung der Anforderungen des Umweltschutzes entwickelt sich der interne Einlassbildschirm für einen geringen Energieverbrauch. Im Kontext der Kohlenstoffneutralität führt diese Ausrüstung, die die mechanische Filtration mit neuer Energietechnologie zutiefst integriert
